ボディ補強（その３）

2009 年 12 月 18 日 金曜日 by 営業D

こんにちは、営業Ｄです。

風邪ひきそうな寒さです。うちの子も風邪ひいちゃってます。

今回も前回の続きで補強の進行状況などお見せします。

下まわりでは、塗装面がグレーなので解りやすいですね。

P1060733P1060735

ロールゲージ部分もこんな感じですが、前回無かったサイドクロスバーが出来ています。

Ａピラー下部のボックスは、ピラー止めの受け兼用で制作でした。ダッシュパネルの切った部分の見栄えにも貢献出来るかなとも思っております。

P1060745

フロアー接合部はボックス形状にもなっております。フロアトンネルも接合して左右つないでいます。

P1060746P1060747

現状は熔接焼けしていますが、塗装前に研磨、下処理します。

車種はそろそろ言っておきましょう。スカイラインＧＴ－Ｒ（ＢＮＲ３４）です。

次回は塗装されていればと思いますが・・・・・そうそううまくはいかないでしょうね。

タグ:, , , ,
カテゴリー: ワンオフ製作, 加工, 四輪, 車体 | コメントは受け付けていません。

ボディ補強（その２）

2009 年 12 月 14 日 月曜日 by 営業D

営業Ｄです。もう１２月も半ばで残り少ないです。

忘年会も土曜日、日曜日と連続で久々に飲みました。最近飲めないですねぇ。年齢でしょうか。歳です。

では前回に続き、ボディ補強ネタです。

ロールゲージ点数を増やし、グループＡのようにすると車両重量が重くなるので、極力少なく効果的な点数にしたいというのが

今回の狙いでもあります。

P1060725

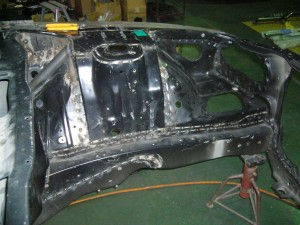

エンジンルームサイドフレームです。もちろん裏表施工しています。ストラットタワー後部（左側）はバルクヘッド貫通バーです。

ヒーターユニット付けたいので、このような斜行バーになります。苦労します。

P1060721

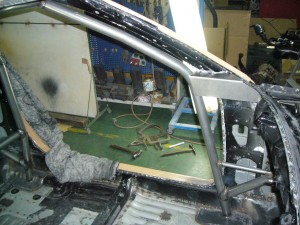

フロントＡピラー廻りです。まだサイドピラー止めブラケットは作ってないですが、ピラー根本にあるボックスは後でのお楽しみです。

P1060718

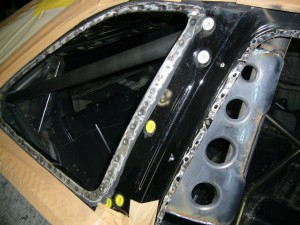

Ｂピラー止めブラケット、サイドガラス廻りスポット増し熔接ですね。

P1060722

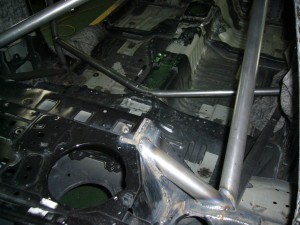

右リアストラット上部あたりからフロアを覗いてみました。

P1060723

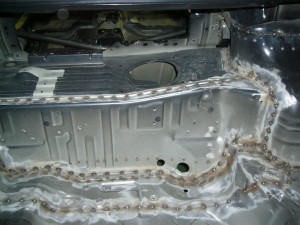

リアパーセルシェルフ下部です。燃料タンクの上ですね。

そろそろ車種わかる方がいれば、かなりレーシーなこの車両お持ちか、見慣れている方かと存じます。

まだまだ補強は続きます。
