VTEC

投稿者名: 担当A | カテゴリ: チューニング

ひさびさ~、のホンダネタが登場です。

VTEC。

言わずと知れたホンダの可変バルタイ機構ですね。

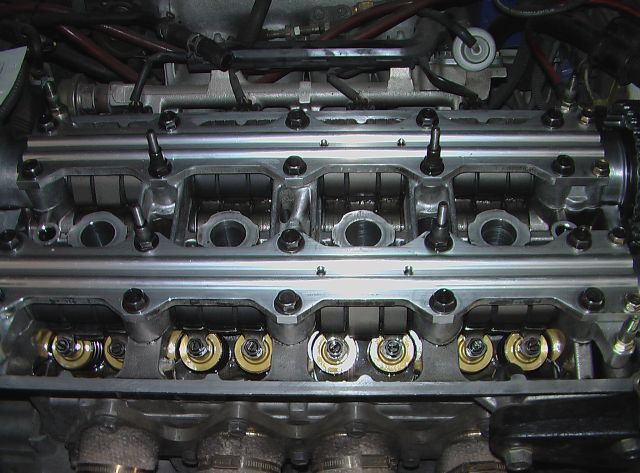

当社のカムとバルブスプリング、チタンリテーナーが装着されています。

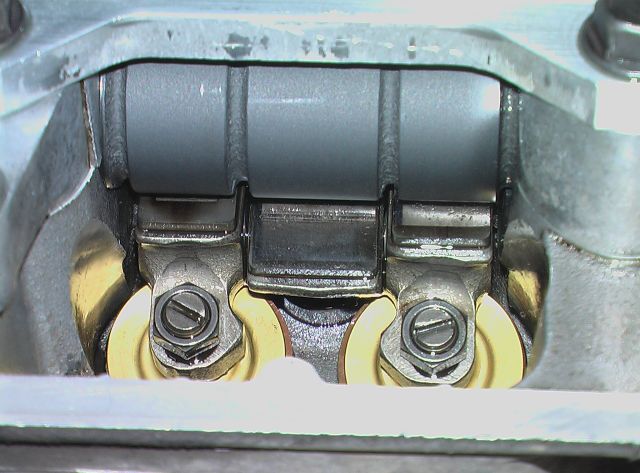

カム山は3個ありますね。

両側がLoカムで、まん中がHiカムです。

これが切り替わります。

どうやって?それはメーカー発行の資料を・・・・

と言うのもアレなので、かる~く説明しましょうか。

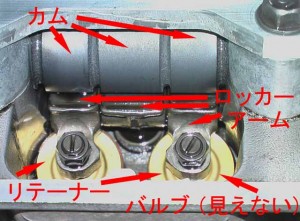

上の写真、カム山が3個、ロッカーアームが3個、リテーナーは2個、バルブは2本。

カムがロッカーアームを押して、ロッカーアームがバルブを押すわけですが、

ロッカーアームはそれぞれ個別に動くので、

左のカム山は左のバルブを、右のカム山は右のバルブを押すわけですね。


じゃあ、まん中のカム山は?

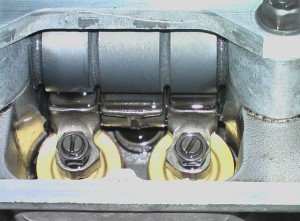

上の写真では、まん中のカムはただロッカーアームを押してるだけで、何の役にも立っていませんが。




一定の条件になると、油圧機構によって3個のロッカーアームが結合されて、

まん中のロッカーアームの動きがそのままバルブに伝わるようになります。


そう。「カムの切り替え」が行われるのです。


すごいですね。



ノーマルでも十分ハイカムといわれていますが、

当社のカムはさらに上をいきます。


NAならではの、高回転までカーンと回るあの感じ。


是非一度、味わって頂きたいものです。



それにしても、


まん中のカムは、切り替わらない限りず~っとロッカーアームを押しているだけ。

本来の役目である「バルブを押す」という役目を果たすことができません。

ただひたすら、無駄な往復運動を繰り返すだけ。

むなしい・・・・。


VTEC乗りのみなさん、たまにはカムが切り替わる回転数まで、ちゃんと引っ張ってあげて下さいね。


担当Aのクルマもi-VTECなので、人のことばかり言ってはいられませんが。
